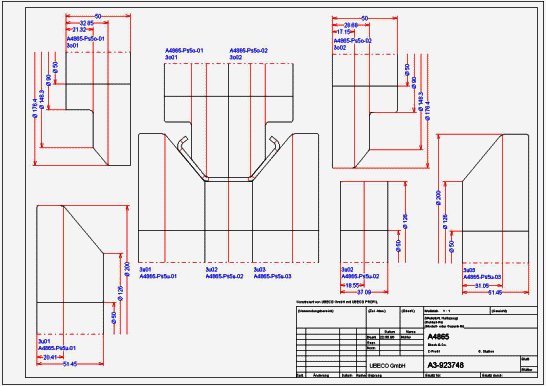

Nachdem ein neuer Rollensatz für ein Kaltwalzprofil fertig konstruiert ist, müssen noch die Fertigungsunterlagen erstellt werden. Dazu gehört auch für jedes Walzgerüst ein Rollenaufbauplan, der sowohl das zusammengebaute Gerüst als auch die Rollen einzeln mit Bemaßung darstellt. Nur mit CAD ist dies mühselige Fleißarbeit: die Rollen müssen durch Kopieren/Verschieben vereinzelt und positioniert werden, danach werden die Rollen einzeln bemaßt. Das Schriftfeld wird von Hand ausgefüllt.

Danach kann die Formatvorlage gespeichert werden; dies bedeutet, dass anstelle der Rollen und Schriftfeldeinträge Variablen als Platzhalter gespeichert werden. Beim nächsten Aufruf (aus einem anderen Gerüst heraus) ersetzt PROFIL die Variablen wieder durch die jeweils aktuellen Rollen und Schriftfeldeinträge. Die Formatvorlage ist eine DXF-Datei und kann bei Bedarf auch mit Hilfe eines CAD-Systems bearbeitet werden.

Der so erzeugte Rollenaufbauplan kann nun direkt geplottet werden, ohne dass ein CAD-System benötigt wird. Auch kann er an ein beliebiges CAD-System übertragen und von dort ausgeplottet werden, wenn z.B. weitere Ergänzungen in der Zeichnung notwendig sind. Als dritte Möglichkeit kann die Zeichnung auch in die Windows-Zwischenablage kopiert und von dort in jedes andere Programm eingefügt werden.
